基本信息

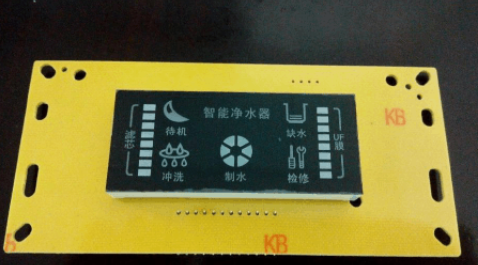

品名	即热型净水器电子方案
型号	JT-JSQ-02
品牌	Joincare
产品类型	电子方案/控制板

功能

主要功能	即开即用快速加热，支持多档温度(25/35/50/75/95℃)
功能特点	滤芯更换提醒、超静音设计、物联网数据上报
适用范围	即热型净水器、电热水器、果汁机、咖啡机、烧水壶
通讯协议	支持GPRS、蓝牙、WiFi

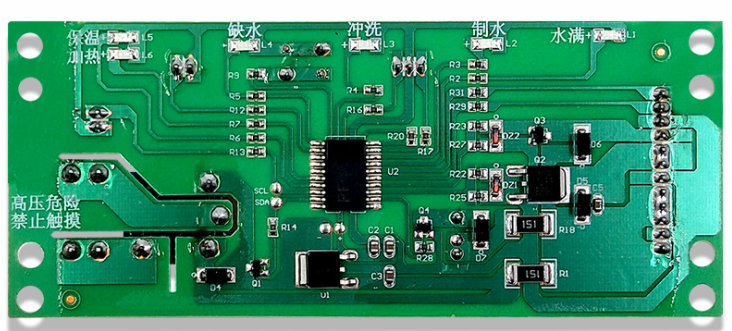

主机

主控芯片	STM8S003F3P6
接口	UART TTL (RXD/TXD/VCC/GND)
引脚定义	1:NRST 2:GND 3:SWIM 4:3.3V 5:IO 6:GND 7:RXD 8:TXD 9:VCC
模块尺寸	50mm x 31.5mm

电池

工作电压	3.3V~5V, +/-10%
工作电流	10mA
工作温度	-20℃ ~ +85℃

包装

内部包含	控制板*1+说明书*1
材质	PCB+电子元器
